特點：

1. 因為有CPLD內含50OO GATE COUNT，內部使用RAM作電路架構設定，
　　　 速度高達幾百MHZ，可任意隨時規劃更改電路之IC價位僅數百元。
2. 使用簡易數位硬體描數語HDL及繪電路圖法自動簡化結構發展電路。
3. 搭配單晶片89C52,PIC或PC控制作週邊，突破微控器處理速度瓶頸。
4. 任何複雜，快速之硬體電路開發，設計，測試，實驗在幾分鐘內立即完成。
5. CPLD接腳位可任意設定，故作測試實驗不需用單心線連接市自動安裝。
6. 低消耗功率!大電流驅動!適於PC附加卡，電池供應儀器，通訊電路設計。
7. 視窗作業系統，一系列之數位實驗項目及操作手冊，深入淺出，簡單易學。

SN-CPLDE=幾千個數位IC及連接線+微控器+全功能數位實驗器，
=數位電路IC設計，研發,設計，測試，實驗，生產工廠!

規格：

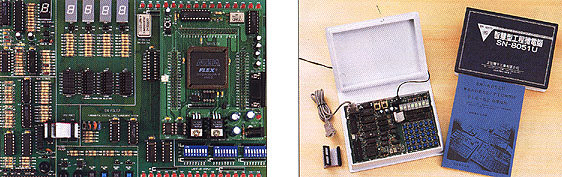

一﹒主機板:
(1).CPLD 84接腳系列架構為串列SCl及IIC之SEEPROM，可直接在電路上燒錄。
(2).PC與PS-232以連線作模擬，資料結構載入及燒錄，及SEEFROM之檔案管理。
(3).探用40 PlN三個之牛角插座與數位電路實驗器連接，或直接插接使用於電路上。
(4).含二個電源穩壓保護器，一供應主機板，另一個供應數位電路實驗器或外加電路。

二﹒數位電路發展實驗器:
(1).邏輯數位輸入24個DIP開關。
(2).數位輸出緩衝32個LED顯示
(3).並列或串列掃描四位七段LED顯示器
(4).四組脈衝訊號 (PULSER) 輸出
(5).二組連續可調脈衝訊號產生器作 (CLOCK) 脈衝波輸出，頻率0.1HZ-40OKHZ
(6).邏輯測試棒 (LOGIC PROBE) 測試以七段LED予顯示'H' 'L' 'O' 'F'及 P 等監測
(7).雙軌跡四跡相電子開關 (DUAL 4-TRACE) 以8 PlN排線連接CPLD接腳作觀測
(8).雙GAL 16V8應用測試實驗 (DUAL GAL 16V8)各接腳已設定引入開關，脈衝及顯示

三﹒至少 (50個以上) 可作下列實驗 (以繪圖法及HDL描述作發展，設計，測試，及實驗)
(1).組合邏輯發展設計 (2).運算電路及ALU之發展設計及應用 (3).正反器之發展設計
(4).計數器發展設計及應用 (5).頻率合成及倍率器發展設計 (6).移位暫存器發展設計(7).PLD,CPLD原理及應用 (8).專題製作發展設計及應用 (9).微控器與CPLD之應用
(10).微電腦CPU之設計及應用 (11).微電腦週邊設計發展及應用 (12).其它之發展及應用
