特點:

提供一個良好的數位化通訊學習環境,以因應未來最大數位化的趨勢,能及早學習了解,對末來成長將有很大幫助。該學習器可幫助學習交換機原理,信號音內,外線界面,　8051軟體撰寫交換控制...等。

數位化的優點有:

1.數位信號可以再生,避免失真

2.容易多工處理

3.傳輸品質高

4.具保密性

5.高效率

實驗部份:

學習器可做的實驗15個

交換機之認識

音源界面

類比音源轉數位界面

DTMF送收

數位信號交換之硬體與時序

配備:

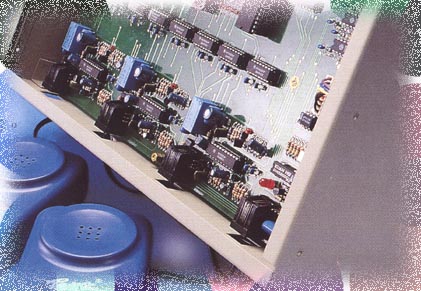

DPBXKIT-103　交換機*1

實驗軟體磁片*1

內/外線短接線*1

電話機*2

使用手冊*1

主要規格:

1.內外線容量:目前為一外線三內線,阻抗600歐姆o

2.內外線電源:內線電源為直流-24V,外線電源則由對方供應。

3.交換網路:數位TDM (Time Division Multiplexing)交換方式,容量為32x2 Port全無阻塞o

4.撥號方式:限複頻式 (DTMF),脈衝式無效。

5.內線收碼器:每一內線均有獨立專用之收碼器,即使通話中也可收碼作特殊控制用。

6.音源:

　A.撥號音 (Dial Tone) 350 Hz連續音。

　B.回鈴音 (Ringback Tone) 440 Hz.(1秒 on/2秒 off)

　C.忙音 (Busy Tone) 620 Hz,　(0.5秒 on/0.5秒 off)

　D.保留音 (Holding Tone) 音樂IC一個。

7.振鈴:20 Hz 65 Vrms,正弦波式。

8.供應電源:直流 +5V,-5V,24V。

9.CPU: 8051 8-bit 微電腦軟體程式控制。

l0.呼叫處理方式:

　　A.單一處理 (Single Task):一次只處理一種呼叫, 以便利說明學習。

　　B.多工處理 (Multl Task):同時能處理各種呼叫。

ll.呼叫種類:

　　A.內線通話。 B.外線去話。

　　C.外線來話,總機先接再轉至其它分機。

　　D.外線來話,所有分機響鈴,任一分機均可接聽。

　　E.一對多單向廣播。

　　F.來話保留,再轉至其它分機。

　　　其它呼叫種類,可由增加軟體來達成。
